Gráficos de punto y figura (PnF)

Definición

Los gráficos de punto y figura (PnF) son otro ejemplo de tipo de gráfico que se basa únicamente en los movimientos de los precios y no en intervalos de tiempo durante la creación del gráfico. En este sentido, los gráficos PnF son similares a los gráficos Renko, Kagi y de ruptura de línea. En una comprensión básica de los gráficos PnF, puede entender que se componen de una serie de columnas formadas por X u O. Las columnas X representan precios al alza, mientras que las columnas formadas por O's denotan precios a la baja. Los gráficos de puntos y figuras fueron populares originalmente a principios del siglo XX, antes del auge de los gráficos informatizados. Eran una forma que tenían los analistas técnicos de trazar grandes cantidades de datos en poco tiempo. Con el auge de los ordenadores, los gráficos PnF cayeron en desgracia durante bastante tiempo. Sin embargo, más recientemente, los gráficos PnF están volviendo a ganar popularidad. En general, existe un renovado interés por los gráficos con "filtro de ruido", que se centran únicamente en los movimientos de los precios.

Las X y las O que componen cada columna ocupan un espacio denominado tamaño de cuadro. El tamaño del cuadro es un valor determinado por el usuario. Cuando el precio se mueve lo suficiente en la misma dirección que la columna actual, se añade una nueva X u O a esa columna. Cuando el precio se aleja lo suficiente en la dirección opuesta, comienza una nueva columna con una X o una O (la opuesta a la columna anterior). La cantidad que el precio debe moverse viene determinada por la distancia de reversión. Este valor se crea multiplicando el tamaño del cuadro por otro valor definido por el usuario, la Cantidad de reversión. La cantidad de reversión es el número de ladrillos que debe moverse el precio para que se dibuje una nueva letra o se cree una nueva columna. Por lo tanto, si el tamaño del cuadro se fija en 1 (1 $) y la cantidad de reversión se fija en 3, entonces el precio debe moverse 3 $ para que se añada una nueva letra al gráfico.

Hay dos reglas relativas a las letras y las columnas.
  1. Cada columna tiene que tener X u O. Nunca puede haber dos letras diferentes en la misma columna.
  2. Las columnas X y las columnas O siempre se alternarán. Nunca verá dos columnas X una al lado de la otra y viceversa.

Tipos de cuadros

Hay cuatro tipos diferentes de líneas que se pueden dibujar dentro de un gráfico PnF.

  1. Barras alcistas: se forman durante una tendencia alcista.
  2. Barras bajistas: se forman durante una tendencia bajista.
  3. Barras alcistas proyectadas: durante un intervalo de tiempo intradiario, una línea alcista potencial que se formaría basándose en el precio actual (antes de que se establezca el precio de cierre real).
  4. Barras bajistas proyectadas: durante un intervalo de tiempo intradiario, una línea bajista potencial que se formaría en función del precio actual (antes de que se establezca el precio de cierre real).

Métodos de cálculo del cuadro

Existen dos métodos diferentes para calcular la distancia de reversión:

  1. Rango verdadero medio (ATR): utiliza los valores generados por el indicador Rango verdadero medio (ATR). El ATR se utiliza para filtrar el ruido normal o la volatilidad de un instrumento financiero. El método ATR determina "automáticamente" una buena distancia de reversión. Calcula cuál sería el valor del ATR en un gráfico de velas normal y, a continuación, convierte este valor en la distancia de reversión.
  2. Tradicional: utiliza un valor absoluto definido previamente por el usuario para el tamaño del cuadro y la cantidad de reversión. Sólo se crean nuevos cuadros cuando el movimiento del precio es mayor que la cantidad de reversión predeterminada. La ventaja de este método es que es muy sencillo y es fácil anticipar cuándo y dónde se formarán nuevos cuadros. La desventaja es que seleccionar el tamaño de cuadro correcto para un instrumento específico requerirá cierta experimentación.
  3. Porcentaje (LTP): El tamaño de la línea se basa en el porcentaje definido por el usuario. Este porcentaje concreto se aplica al precio de cierre más reciente para calcular el tamaño de la línea y, a continuación, se redondea al tamaño de tick mínimo más próximo y se aplica de forma coherente en todas las barras. Es crucial reconocer que este enfoque de cálculo está sujeto al repintado. Para una comprensión más completa de este efecto, aquí encontrará más información.

Usos de los gráficos de punto y figura

Al igual que los otros gráficos con filtro de ruido mencionados anteriormente, los gráficos de punto y figura están ganando popularidad porque no tienen en cuenta el tiempo ni los movimientos menores y naturales de los precios. Los defensores de este tipo de gráficos creen que esta característica facilita a los usuarios la detección de tendencias y la anticipación de futuros movimientos de los precios. Por ejemplo, los gráficos de punto y figura son excelentes para visualizar líneas de tendencia, niveles de soporte y resistencia y rupturas.

Líneas de tendencia - Los gráficos de punto y figura se dibujaban originalmente a mano sobre papel cuadriculado. Debido a su naturaleza, pueden formarse líneas de tendencia de 45 grados(s) de forma natural. Estas líneas son una buena forma de identificar tendencias generales, que pueden ser beneficiosas por sí solas, así como con herramientas o indicadores adicionales.

Niveles de soporte y resistencia: con frecuencia, cuando se utilizan gráficos de punto y figura, los rangos de trading aparecen cuando las barras se generan entre niveles de soporte y resistencia.

Breakouts: los breakouts se producen cuando los cuadros comienzan a generarse en una dirección definida tras un periodo de trading dentro de un rango de trading limitado por soportes y resistencias.

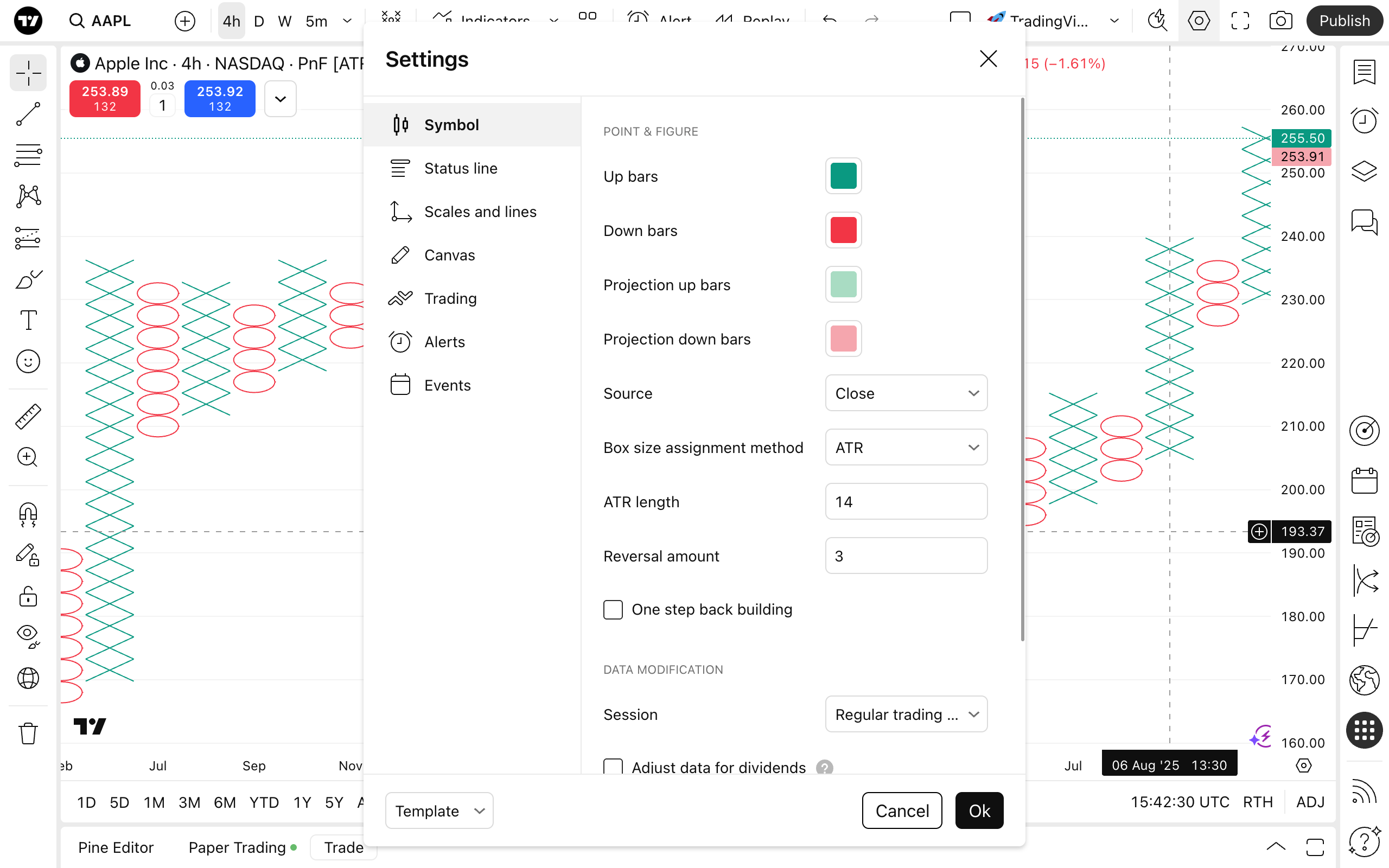

Opciones específicas de los gráficos de punto y figura en TradingView

Barras alcistas: cambia el color y el contorno de las Barras alcistas.

Barras bajistas: cambia el color y el contorno de las Barras bajistas.

Barras alcistas proyectadas: cambia el color y el contorno de las barras alcistas proyectadas.

Barras bajistas proyectadas: cambia el color y el contorno de las barras bajistas proyectadas.

Fuente: determina qué datos de cada periodo se utilizarán en los cálculos. Cerrar es el valor por defecto.

Método de asignación de tamaño de caja: Puede elegir entre el método de cálculo de Línea ATR, el método de cálculo de Línea tradicional y el método de cálculo de Línea porcentual (LTP).

Longitud del ATR: si ATR es el método de cálculo seleccionado, este valor establecerá el periodo de retrospección ATR. 14 es el valor por defecto.

Tamaño de caja: Si el método de cálculo seleccionado es Tradicional, este valor será tamaño de caja definido por el usuario.

Importe de reversión: si Tradicional es el método de cálculo seleccionado, este valor es el importe de reversión definido por el usuario.

Porcentaje: Si el método de cálculo de línea seleccionado es Porcentaje (LTP), este valor especificará el porcentaje del último precio de negociación que se utilizará como tamaño de línea. El valor por defecto es 1 %.
